汽车级8通道矩阵LED驱动板，带CAN FD和AEC-Q100控制

RM Cortex-M7 MCU for adaptive matrix headlight control system

Waterproof automotive lighting controller interface with CAN FD support

汽车级8通道矩阵LED驱动板，带CAN FD和AEC-Q100控制

Name: 汽车级8通道矩阵LED驱动板，带CAN FD和AEC-Q100控制
Availability: InStock

这自适应远光灯 (ADB) LED 驱动器是一款专为现代智能汽车照明系统设计的高性能恒流驱动平台。作为汽车照明的“智能电源核心”，该产品严格遵循AEC-Q100/101/200认证标准。它采用六层PCB叠层设计，使用高Tg FR-4基板，覆盖-40°C至+125°C的汽车级工作温度范围。凭借ISO 26262 ASIL-B功能安全认证，该产品可为OEM和售后升级市场提供零故障性能保障。

立即咨询

产品类别

我们能帮您什么？

您可以选择任何方便的方式联系我们。我们全天候24小时提供电子邮件和电话服务。

联系我们

产品详情

技术架构与合规性

▶ 技术架构优势

汽车级PCB： 6层高TG FR-4，符合IPC-6012DA标准。
全自动等级物料清单： 100% AEC-Q 认证的零部件供应链。
模块化防水设计： IP67防护等级，适用于发动机舱环境。
EMC/EMI优化： 完全符合 CISPR 25 5 级辐射标准。

▶ 认证与标准

AEC-Q100 1级： 经认证可在-40℃至+125℃的温度下运行。
ISO 26262 ASIL-B： 功能安全过程认证。
IATF 16949： 汽车质量管理体系。
遵守： 符合UL 508、RoHS和REACH环境标准。

核心功能特性

▶ 1. 多通道精密恒流驱动器

8通道独立控制： 每通道可编程电流为 0.1A-3A，精度为±1.5%。
双模式调光： 100Hz-20kHz PWM（16 位）+ 0-5V 模拟调光。
矩阵控制： ADB自适应远光灯系统的多区域独立控制。

关键指标：
• 当前匹配情况： <±2%
• 调光深度：0.1%-100%（无闪烁）
• 响应时间： <10微秒

▶ 2. 智能诊断与全面防护（7级）

电气保护

OVP： >40V自动断电
OCP： 逐周期限制（<2微秒）
SCP： 短路自动恢复
反极性： -16V，持续60秒

系统保护

一次性密码： 三级热阈值
开路： 实时诊断
加载转储： 符合 ISO 7637-2 标准

▶ 3. 高效的散热管理和电源优化

智能温控： 采用动态热管理算法进行 8 点温度监测，自动调节输出。
高效： 同步整流升降压拓扑结构，满载效率>94%。
电源管理： 低待机功耗（<100μA），CAN/LIN远程唤醒，9V-36V宽输入。

▶ 4. 高级车载通信集成

多协议： CAN FD（5Mbps），LIN 2.2 / SAE J2602，SENT（SAE J2716），可选 100BASE-T1 以太网。
智能功能： OTA固件升级（A/B分区）、UDS诊断（ISO 14229）、可编程动态照明序列。

▶ 5. 严苛环境可靠性

EMC/EMI： CISPR 25 5 级，ISO 11452-2/4 抗扰度。
机械的： ISO 16750-3 振动标准（20G）。
化学： 汽车用保形涂层，96小时盐雾试验。
热冲击： 1000 个循环（-40℃ ↔ 125℃）。

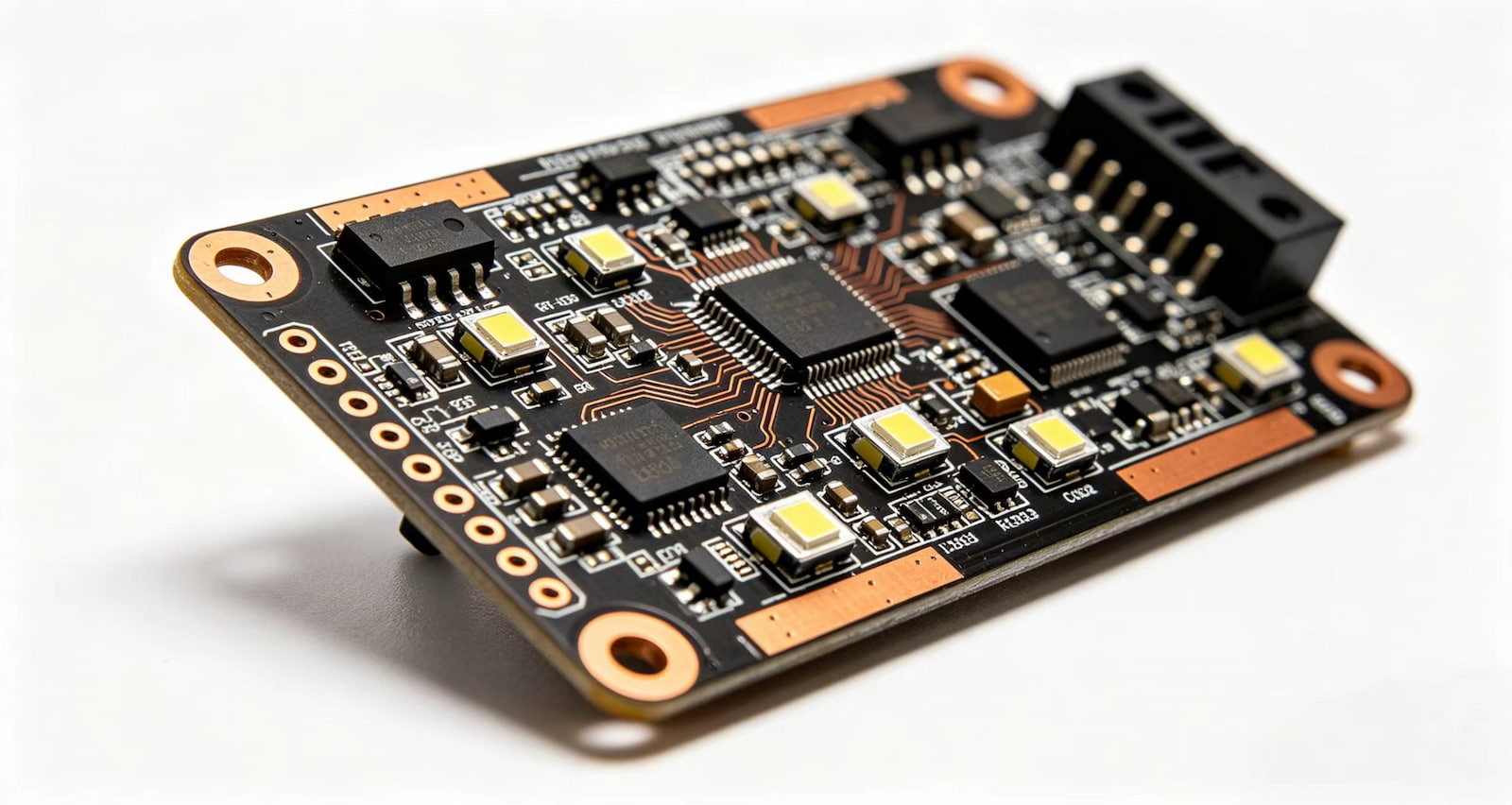

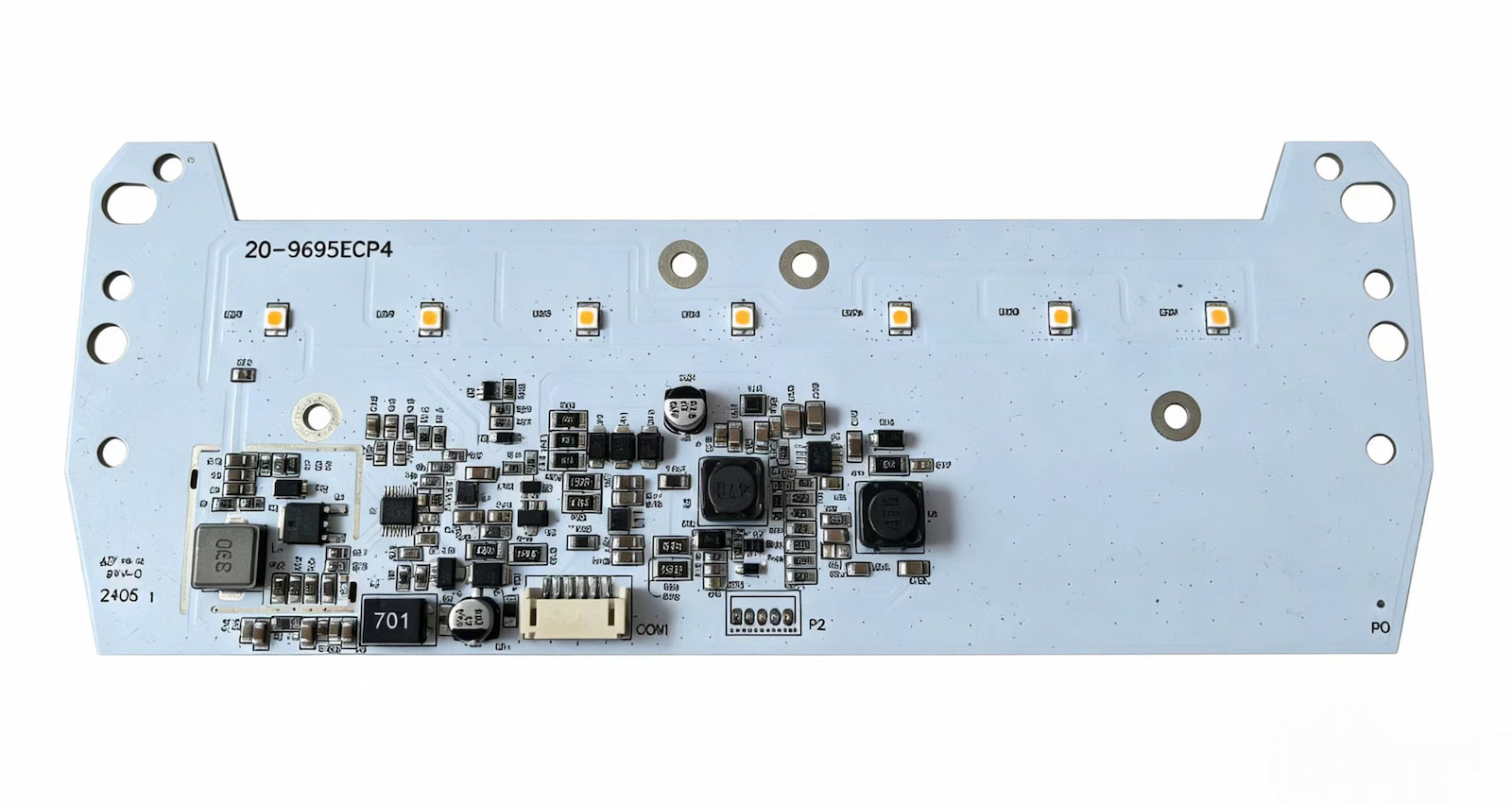

产品详情图片

Automotive grade LED driver PCB with AEC-Q100 certified components

详细技术规格

电气参数

输入电压范围	9V-36V 直流（兼容 12V/24V 系统）\| ISO 16750-2
工作电压	9V-18V（12V 系统）\| 18V-36V（24V 系统）
反向保护	-16V 持续供电 60 秒（ISO 7637-2）
静止电流	<100μA（睡眠模式）
总输出功率	最大功率 200W（环境温度 25℃）
效率	94%（满负荷）
介电强度	1500V 交流电 / 1 分钟（UL 标准）

控制性能

MCU 主控	ARM Cortex-M7 300MHz（AEC-Q100 1 级）
输出通道	8 个独立隔离的输出
每通道电流	0.1A-3A 可编程（峰值 5A/10ms）
当前精度	±1.5%（全温度范围）\| ±1%（25℃时）
脉宽调制调光	100Hz-20kHz，16 位分辨率，0.1% 步进
切换频率	200kHz-2.2MHz 可编程

通信接口

接口类型	标准/规格	功能
CAN FD	2×通道，ISO 11898-2	最大传输速率 5Mbps，错误帧检测
林	2×通道，LIN 2.2	主/从模式可选
发送	1×通道，SAE J2716	高精度传感器接口
诊断	ISO 14229 UDS协议	DTC读取和清除
数字 I/O	6 个输入端口（3.3V/5V/12V）	可配置的上拉/下拉
