这FOC无刷电机控制器板是一款专为专业和工业应用设计的高性能无刷电机智能驱动系统。作为电动工具的电源控制中心，该产品采用FOC磁场定向控制算法和32位DSP实时处理，支持最大50A连续输出电流和100A峰值电流，为电钻、角磨机、电锯、扳手等各种电动工具提供卓越的功率密度和可靠性。控制板通过了UL 60730安全认证，工作温度范围为-25℃至+105℃，满足工业应用的严苛要求。
核心技术： FOC确保高效率、低振动和精确的扭矩输出。
安全特性： 六级实时保护确保在任何异常情况下都绝对安全。

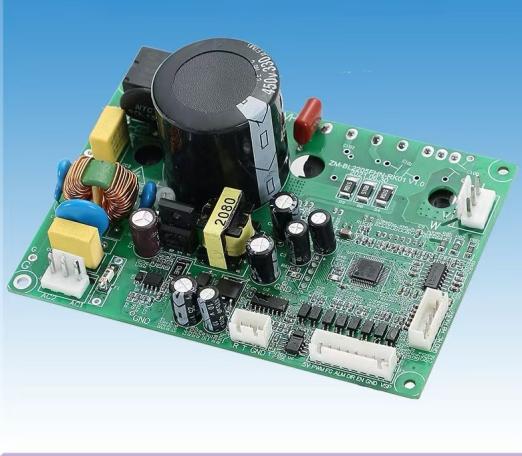

智能FOC电机控制器PCB

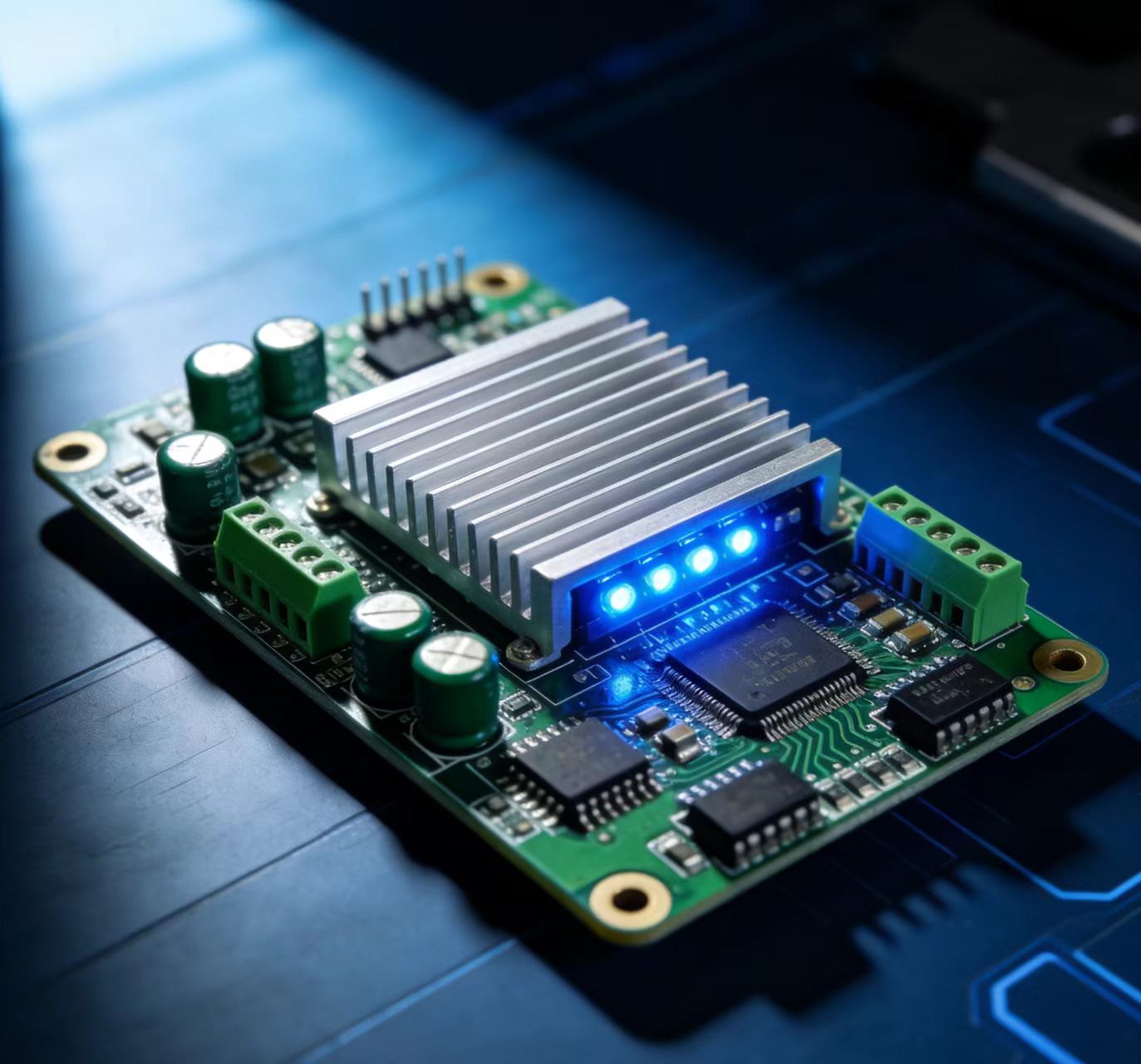

工业级驱动器布局
| 输入电压范围 | 直流12V-80V（兼容锂离子电池、铅酸电池、镍氢电池） |
| 额定电压 | 12V / 18V / 20V / 24V / 36V / 48V / 80V |
| 待机功率 | < 5毫瓦（睡眠模式） |
| 最大连续电流 | 50A（@25°C，提供降额曲线） |
| 峰值输出电流 | 100A（持续10秒） |
| 最大输出功率 | 持续功率 2000 瓦，峰值功率 4000 瓦 |
| 效率 | 最高可达 95%（满载，同步整流） |
| 处理器 | 32 位 DSP，120MHz（专用电机控制） |
| 算法 | FOC（无传感器和有传感器模式） |
| 脉宽调制频率 | 16-32kHz可编程，死区时间可调 |
| 速度精度 | 温度范围±1%（25°C时±0.5%） |
| 速度范围 | 0-50,000 RPM（支持无传感器） |
| 保护类型 | 临界点 | 回复 | 恢复 |
|---|---|---|---|
| 过电流 | 50-120A 可编程 | <5微秒 | 自动/手动 |
| 过电压 | 输入 × 1.15 | <10毫秒 | 自动的 |
| 过热 | MOSFET结温>150°C | 即时的 | 降息 |
| 短路 | 相间/相地 | <2微秒 | 自锁/自动 |
| 界面 | 规格 | 功能 |
|---|---|---|
| 电源输入 | XT60/XT90连接器 | 高电流输入 |
| 电机输出 | 三相大电流端子 | 直接连接或插入式连接 |
| 速度输入 | 3针连接器 | 模拟/PWM可选 |
| 沟通 | UART×1 | 支持可选的蓝牙模块 |
这FOC无刷电机控制器板是一款专为专业和工业应用设计的高性能无刷电机智能驱动系统。作为电动工具的电源控制中心，该产品采用FOC磁场定向控制算法和32位DSP实时处理，支持最大50A连续输出电流和100A峰值电流，为电钻、角磨机、电锯、扳手等各种电动工具提供卓越的功率密度和可靠性。控制板通过了UL 60730安全认证，工作温度范围为-25℃至+105℃，满足工业应用的严苛要求。
