如何排除氧气浓缩器PCB板故障？

当一批氧气浓缩器送到维修台时，故障症状往往相同：“系统错误”、“纯度低”或间歇性关机。对于维修技师来说，挑战不仅在于识别机器故障，还在于区分机械磨损和严重的逻辑故障。

虽然压缩机杯和筛床等气动元件的使用寿命可预测，但作为变压吸附 (PSA) 循环“大脑”的电子控制模块则需要不同的诊断方法。如果控制逻辑出现偏差，无论分子筛多么新，机器都会变成一块废铁。

本指南概述了以下协议： 氧气浓缩器PCB故障排查从信号分析转向通用替换解决方案的集成。

鉴别诊断（气动系统 vs. 逻辑系统）

在对电路板进行探测之前，我们必须先隔离气动负载。控制板依靠传感器反馈来调节阀门时序。如果实际气流受到影响，输入到微控制器单元 (MCU) 的数据就会出现偏差，导致“幽灵错误”——实际上是机械阻塞造成的逻辑故障。

• 入口凹陷： 测量压缩机进气口的真空度。堵塞的HEPA过滤器会导致电机消耗过大电流。如果电流尖峰触发电路板关机，则故障是机械故障，而非电子故障。
• 筛床饱和度： 氧气 纯净依旧 < 87% 在所有流量设置下，床层都会受到污染。然而，如果纯度波动剧烈（例如），则床层可能会受到污染。90% - 82% - 88%几秒钟之内，问题很可能就出现了。 气门正时漂移 由逻辑控制器故障引起。
• 电磁阀驱动： 使用万用表检查阀门连接器处的电压脉冲。正常的电路板会输出清晰、稳定的方波。信号衰减则表明电路板驱动电路中的电容出现故障。

如果气动系统通过了物理检查，那么不稳定的根源就在于电子系统。

电源架构和电压保护

在翻新环境中，您经常会遇到因“不干净”电源而损坏的机器。一块坚固耐用的控制板是第一道防线。在评估控制板是否需要更换时，请检查其保护记录和电流处理能力。

工业级电路板，例如符合以下标准的电路板 IPC-A-610 2级 制造标准采用特定的阈值逻辑来保护昂贵的压缩机和筛床。

表1：临界电压保护逻辑

数据来源：通用医用级控制板规范。

如果遇到一台设备开机后，尽管墙壁电压稳定，却反复触发“系统故障”，则可能是板载电压感应网络已劣化。

PID回路和处理速度

消费级电器和医疗级设备之间的区别往往在于处理器速度。

老旧或通用电路板通常使用简单的 8 位定时器。现代系统需要 比例-积分-微分 (PID) 流量传感器。PID回路不断比较…… 实际的 流量与 目标 通过调节电机转速或阀门正时来补偿流量。

“狩猎”症状：

如果你听到压缩机发出有节奏的“忽快忽慢”的声音，说明主板的处理器反应迟缓，无法及时计算流量修正值。

硬件解决方案：

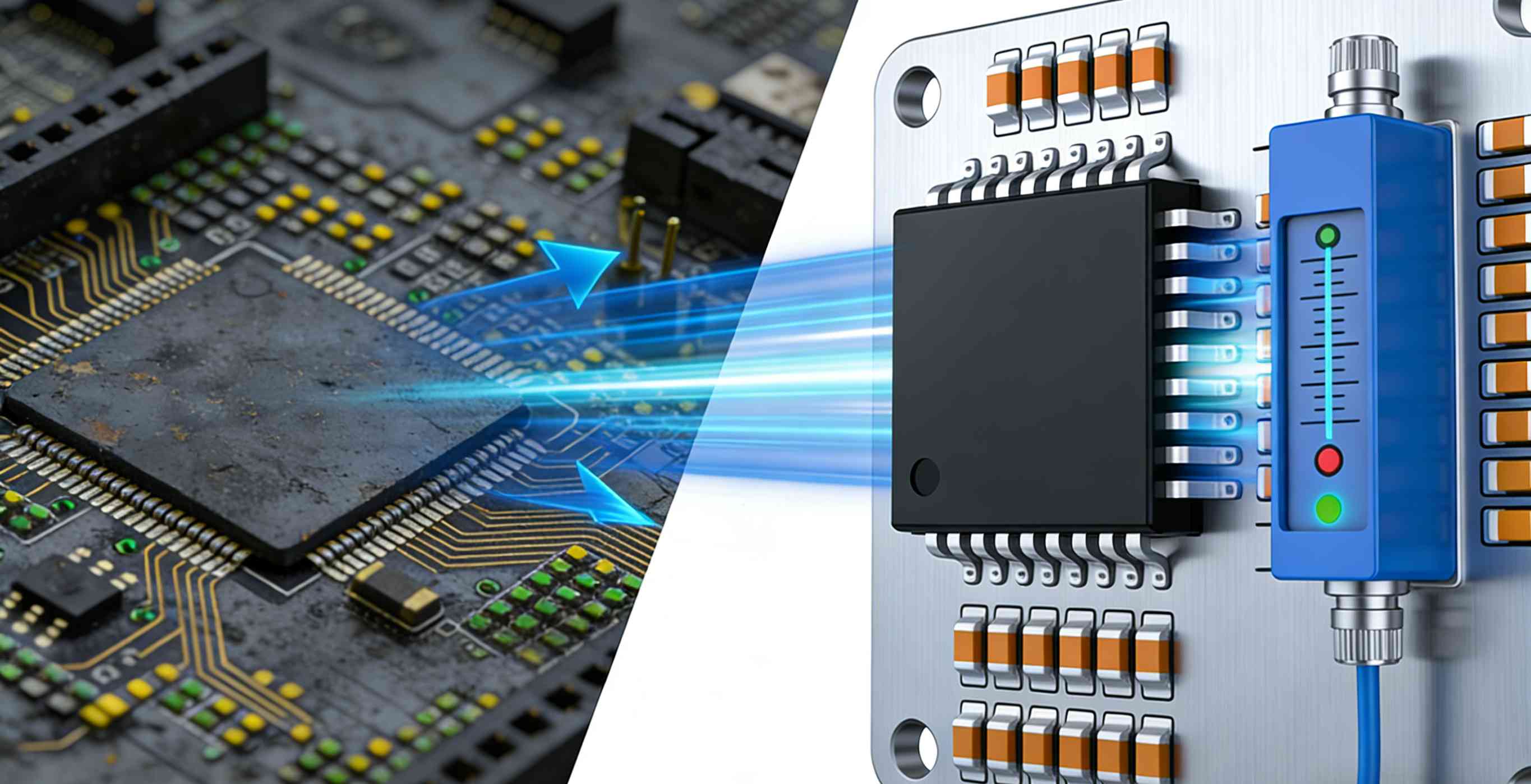

这就需要升级了。高性能通用主板现在采用主频为 120MHz 的 ARM Cortex-M4 处理器。

响应时间： < 2秒.

稳定： 约 0.1 升/分钟.

这些电路板通过更快地处理传感器数据，消除了导致纯度波动的“延迟”，使机器恢复到通常比出厂标准更好的状态。

热管理和安全冗余

过热是电力电子元件老化的主要原因。标准的诊断检查应包括对热传感器的检查。

一个完善的控制系统应该监控三个不同的区域：

• 压缩机盘管温度： 防止绝缘材料损坏。
• 排气温度： 验证冷却风扇效率。
• PCB环境： 防止MCU发生热失控。

双倍过电流检测

对于技术人员来说，替换电路板最有价值的功能是双重过电流检测。与损坏后才熔断的普通保险丝不同，智能电路板能够检测电机堵转和短路时的特定波形，并在几毫秒内以电子方式切断电源。这项功能对于保护老旧机箱中可能绝缘层脆弱的线束至关重要。

改造协议

当确认电路板损坏（由于线路烧毁、传感器漂移或处理器故障）时，为已过保修期的机器找到完全相同的 OEM 复制品通常是不可能或成本过高。

这就是理解的意义所在 U通用氧气浓缩器控制板 兼容性成为维修中心的一项战略优势。与其报废机器，不如为其加装一个通用模块，前提是该模块符合“技术架构”。

改造兼容性检查清单：

• 功率输出： 确保电路板的额定功率与压缩机的额定功率相匹配（例如 350 瓦）。W额定功率）。
• 界面： 该电路板是否支持现有显示屏（UART、SPI、I2C）？
• 传感器 I/O： 确认电路板是否接受标准的 5 针防水传感器输入。

安装最佳实践：

严格遵守 氧气浓缩器PCB板更换 安全指南：

标签： 断开连接前，先绘制电磁阀线路图（废液与产品）。

接地： 使用非导电支架防止机箱短路。

传感器管： 确保压力传感器的硅胶管没有弯折，否则会导致立即出现错误的压力警报。

老化测试和自动校准

安装电路板只是工作的一半。配备先进MCU的通用电路板需要经过一段时间的“老化”才能与主机的特定气动系统相匹配。

• 期间： 让设备在满负荷下连续运行 72 小时。
• 观察： 系统应进行自我诊断（清除 15 个内部故障代码中的任何一个）。
• 结果： 您可能会注意到，在前 4 个小时内，阀门正时会进行微调。电路板正在“学习”筛网的阻力，以优化氧气产量。

对于B2B买家和技术人员而言，可靠性是关键。故障排除不仅仅是修复眼前的故障，更重要的是确保机器下个月不会再次送修。

通过摒弃专有、低效的逻辑板，转而采用高速工业级通用控制器，翻新中心可以显著降低故障率。电压监控、精确的温度数据采集以及PID流量校正功能，可以将老旧的机箱改造成现代化、可靠的医疗设备。
