解锁小型化：为什么高密度互连 (HDI) PCB 对现代电子产品至关重要？

在如今追求更薄、更轻、更强大的设备的过程中，传统的PCB技术已经达到了其物理极限。当你的设计需要容纳一个拥有数百个引脚的BGA芯片，或者将无线通信、传感器和处理器集成到智能手表空间受限的主板上时， 高密度互连（HDI）PCB 不再是“高级选项”，而是实现产品创新的必要条件。

HDI 技术通过一系列精密工艺，在更小的空间内实现了更高的布线密度和电气性能，使其成为现代电子设备小型化的核心引擎。

1. 为什么HDI PCB已成为行业标杆？

HDI PCB的应用并不局限于高端智能手机；它们已经渗透到所有对空间、重量和性能要求极高的领域。以下是它们在核心领域的应用：

• 智能手机和便携式设备： 对于将强大的处理器和电池集成到纤薄机身中至关重要。
• 可穿戴设备： 智能手表和 AR/VR 眼镜依靠 HDI 技术来保持轻巧的设计，同时又不牺牲功能。
• 汽车电子产品： 现代汽车需要复杂的电子设备。例如， 汽车级8通道矩阵LED驱动板 依靠 HDI 技术来管理紧凑型前照灯组件内的复杂散热和大电流电路。
• 高速通信： 路由器、交换机和光模块利用 HDI 来确保在高数据传输速率下的信号完整性。

2. 揭示核心优势：不仅仅是“更小”

A. 太空魔术师：更高的布线密度

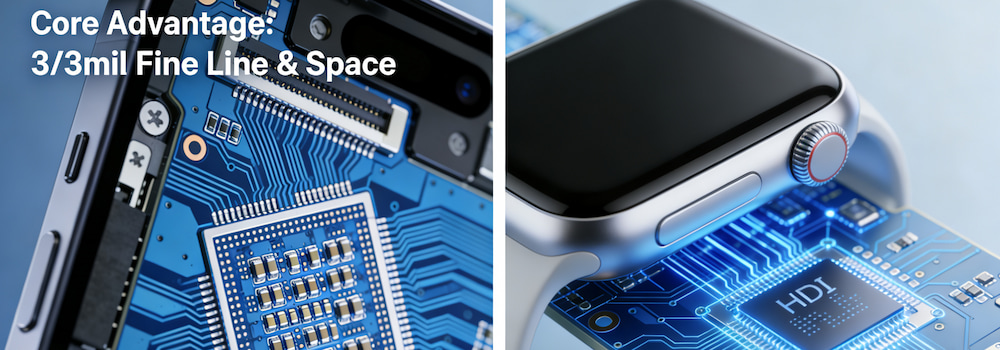

技术特点： 支持极细的线宽和间距（通常为 3/3 mil，先进工艺可达到 2/2 mil 甚至更小），并广泛使用微孔（直径通常 ≤0.15mm）、盲孔和埋孔。

设计价值： 允许在芯片正下方进行走线，完美支持细间距 BGA、CSP 和 QFN 封装。这使得元件可以安装在电路板的两侧，从而有效地将元件数量翻倍。

B. 性能提升：卓越的电气特性

技术特点： 更短的电路路径和更少的过孔碎片可以减少信号损耗。

设计价值： 降低信号传播延迟和电感/电容效应可提供更优异的信号和电源完整性。这对于消费电子产品（例如……）尤为重要。 带无级调速功能的风扇电机驱动器PCBA其中，精确的信号控制和降噪对于用户体验至关重要。

C. 可靠性守护者

技术特点： 先进的叠层结构和材料选择（例如，高频/高速基板）。

设计价值： 更好的热管理和机械稳定性，满足汽车电子、航空航天和医疗领域严格的可靠性要求（例如，IPC-6012 3 级标准）。

3. 成功实现HDI设计的关键考虑因素

与HDI制造商的早期合作对项目成功至关重要。以下是设计阶段需要沟通的关键要点：

1. 定义技术水平： 您的设计需要多少层HDI？单层（1+N+1）、双层（2+N+2）还是任意层数？这将直接决定成本和功能限制。
2. 最小过孔/焊盘尺寸： 明确微孔的尺寸限制，以确保其可制造性。
3. 线宽/间距调节能力： 确定制造商能够可靠地批量生产的最小值（痕迹/间距）。
4. 层叠结构及材料： 为了满足高速要求，是否必须使用低损耗（低介电常数/介电损耗）材料？
5. 面向制造的设计（DFM）： 生产前与制造商审核设计方案可以避免代价高昂的返工。

4. 选择专业的HDI制造商

面对复杂的HDI工艺，选择一位经验丰富的合作伙伴至关重要。您需要一家能够提供全面服务的制造商。

寻找能够提供以下服务的供应商 定制PCB制造. 这确保他们拥有成熟的工艺系统、先进的激光钻孔设备以及处理复杂项目所需的混合技术的能力。
