印刷电路板 (PCB) 是所有现代硬件的物理和电气基础。无论是设计工业物联网网关、高频航空航天通信模块，还是高密度消费电子设备，掌握先进的印刷电路板技术都至关重要。 多层PCB设计指南 它决定了硬件的可靠性、信号完整性和生命周期。将概念原理图转化为功能电路板不仅仅是连接节点；它需要严格的阻抗规划、元件库管理、散热策略以及对……的深刻理解。 定制PCB制造服务.

基础准备：元数据和PCB封装库的创建

在尝试设计复杂电路板之前，工程团队必须建立完善的元件库。行业故障分析表明，焊盘与封装位置的偏差约占首批原型返工的 40%。一个标准且无错误的流程高度依赖于精心创建的 PCB 封装库。这涉及两个同步要素：

• 原理图符号： 定义逻辑引脚排列，链接制造商零件编号 (MPN)，并嵌入参数元数据（容差、额定电压、介电类型），以自动生成物料清单 (BOM)。
• PCB封装： 包含精确的物理尺寸、庭院轮廓和焊盘几何形状。严格遵循IPC-7351标准，确保在自动化组装过程中实现最佳的焊膏分布和理想的焊盘角形成。

高级基板选择：FR4 PCB材料选择与高频层压板

介电材料的选择从根本上改变了电路板的电气性能。虽然标准介电材料在电路板的电气性能方面存在差异，但其性能会受到多种因素的影响。 FR4 PCB材料选择 对于低速逻辑电路和基本电源调节器来说已经足够了，但现代高速接口（如 PCIe Gen 4、DDR5 和射频天线）需要严格控制的阻抗和低损耗角正切。

信号完整性和高速PCB布线技术

元件布局和走线方式决定了信号完整性。碎片化的布局会导致复杂的走线，从而降低高速信号质量并放大电磁干扰 (EMI)。利用 高速PCB布线技术 当时钟频率超过 50MHz 或上升时间低于 1 纳秒时，必须进行此操作。

工程师必须根据原理图的网络表对元件进行逻辑分组。掌握 受控阻抗PCB布线 需要使用二维场求解器计算精确的走线宽度和间距，并考虑铜的重量、预浸料的厚度和所选的芯材。

配电网络（PDN）和热管理

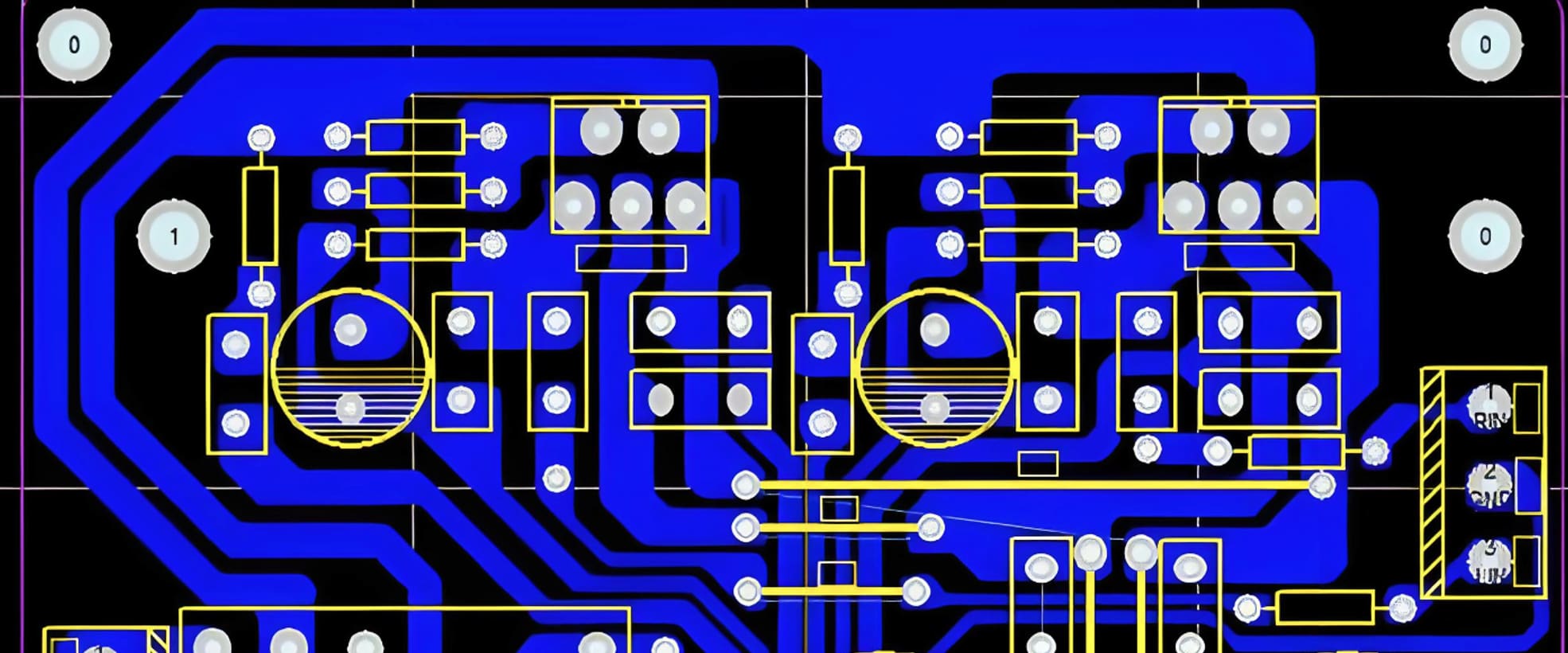

强大的电源分配网络 (PDN) 可确保在动态瞬态负载下，整个电路板都能获得稳定、无噪声的电压供应。大电流设计采用专用电源层和大面积多边形铜箔，而非细走线，以最大限度地降低 IR 压降（铜电阻引起的电压降）。

散热管理与电源分配网络 (PDN) 密切相关。高功率元件，例如采用 DFN 封装的 MOSFET、LDO 线性稳压器和电机驱动器，会产生显著的热密度。工程师必须在裸露的接地焊盘内设置散热孔阵列（通常为 0.3mm 的钻孔和 0.6mm 的焊盘），以便将热量从表面导流到内部厚铜层。此外，在标准通孔元件上使用散热辐条可以确保回流焊过程中散热均衡，从而防止“立碑效应”或冷焊点的出现。

面向制造的设计 (DFM) 和 SMT 组装工艺步骤

从数字ECAD布局到物理裸板的转换需要严格的制造设计(DFM)和装配设计(DFA)验证。向代工厂提交未经验证的Gerber文件、NC钻孔文件或ODB++包通常会导致工程暂停，从而延误项目进度。

了解实际情况 SMT组装工艺步骤 允许设计人员优化布局以进行大规模生产。这包括集成全局和局部基准标记（通常是带有 3 毫米焊锡掩膜开口的 1 毫米裸铜点），这些标记对于自动贴片机的光学对准系统是绝对必要的。

在处理大批量生产时，选择合适的拼板策略——例如，针对直线PCB边缘采用V形切割，或针对弧形复杂轮廓采用机械切割——能够确保SMT运输过程中的结构完整性，同时便于组装后进行干净利落的拆板。与一级制造工厂直接合作，在最终流片前，根据其特定的蚀刻限值和铜箔公差进行严格的DRC（设计规则检查），可以最大限度地缩短交付周期，降低单位成本，并最大限度地提高硬件发布的关键首件良率。
